高压辊磨机在顽石破碎工艺中的应用

关键词:

高压辊磨机,破碎,球磨机

来源:公司内部


   1.设备优势

   目前国内外高压辊磨机技术已日渐成熟,大量应用于金属矿山作为第三段破碎或第四段超细碎设备。高压辊磨机与传统圆锥破碎机相比优势是破碎产品粒度较细,且破碎产品中存在微裂纹,可以降低矿石的邦德功指数,从而提升后续磨机的处理能力。



   高压辊磨机因其特有优势,可在传统顽石破碎机后增加高压辊磨机作为第二段顽石破碎设备,也可以直接处理自磨/半自磨返料。高压辊磨机因其较细的产品粒度,是解决顽石制约自磨/ 半自磨磨矿能力的一种有效方式。


   2.主要工艺

   高压辊磨机作为顽石破碎机,其破碎工艺主要有开路工艺、边料返回工艺与闭路筛分工艺三种。


   2.1 开路破碎工艺

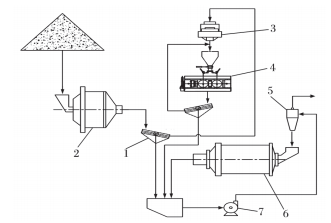

   顽石高压辊磨机开路破碎工艺如图所示,筛上顽石经过圆锥破碎机破碎后进入高压辊磨机再次破碎,高压辊磨机产品直接给入自磨/半自磨机。开路破碎工艺简单,设备数量少,投资低,可以在现场有限的空间内布置,适用性强。但此工艺高压辊磨产品未经分级,产品粒度相对较粗,对磨机产能的提升效果不明显。





  1. 震动筛  2.自磨/半自磨机  3.圆锥破碎机  4.高压辊磨机  5.旋流器  6.球磨机  7.渣浆泵



   2.2 边料返回破碎工艺

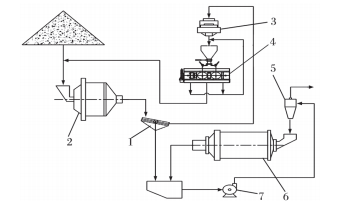

   如图所示,筛上顽石经过圆锥破碎机破碎后进入高压辊磨机再次破碎,高压辊磨机产品边缘物料返回高压辊磨机破碎,中间物料产品直接给入自磨/半自磨机。边料返回破碎工艺的复杂程度、设备数量、投资均居于这三种破碎工艺之间,也可以在现在有限的空间内进行布置,实施性较强。此工艺与开路高压辊磨相比,部分辊压破碎后的物料返回高压辊磨机,产品粒度相对较细,对磨机产能的提升效果相对较好。







  1. 震动筛  2.自磨/半自磨机  3.圆锥破碎机  4.高压辊磨机  5.旋流器  6.球磨机  7.渣浆泵



   2.3 闭路破碎工艺

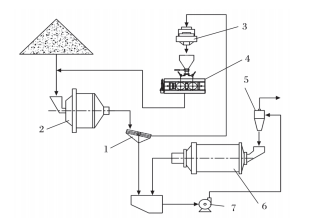

   如图所示,筛上顽石经过圆锥破碎机破碎后进入高压辊磨机再次破碎,高压辊磨机产品进入湿筛筛分,筛上产品返回高压辊磨机破碎,筛下产品直接给入自磨/半自磨机产品泵池,闭路破碎工艺复杂,设备数量多,投资较大,现场改造时较难实施。此工艺与开路和边料返回工艺相比,产品粒度细,对磨矿系统的提升作用很大。





  1. 振动筛  2.自磨/半自磨机  3.圆锥破碎机  4.高压辊磨机  5.旋流器  6.球磨机   7.渣浆泵



   以上三种工艺高压辊磨机给料均为圆锥破碎机破碎后的产品,筛上顽石也可以不经过圆锥破碎机直接给入高压辊磨机破碎,虽然边料返回工艺与闭路工艺都存在部分返料,但总体仍然为窄粒级给料,高压辊磨机辊面不易形成料垫,对辊面寿命、辊压产品粒度及高压辊磨机的处理量都有不良影响,因此不建议采用。
