带混合功能的强制输送装置设计
关键词:
来源:公司内部
1.工作原理
带混合功能的强制输送装置是塑料挤出生产线的重要设备之一,本装置采用一条带有左右旋的螺杆,通过一个减速电机进行驱动,利用螺纹的输送机理,将螺杆两端的物料同时往螺杆中间输送,当左右方向输送过来的物料在螺杆中间汇合时,一部分物料通过混料仓中间的物料输送口强制输送到加工设备上,从而实现物料的强制输送功能;由于左右螺纹的输送能力远大于物料输送口处的输送能力,从而一部分的物料将在螺杆中间形成拱起状态,由于螺杆两端不间断的补充物料,中间拱起的物料将上升,当其上升到一定高度后,就往两端分散,从而完成一个周期的混合。

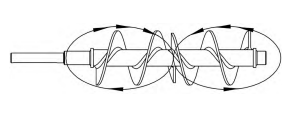

图一:工作原理图 图二:左右旋螺杆
2.结构设计
如图3所示,这种带混合功能的强制送料装置,包括料斗1、送料螺杆2、电动机3、筒状物料混合仓4和出料阀5; 物料混合仓4的顶部设有进料口6,物料混合仓4的底部设有出料口7,进料口6和出料口7均处于物料混合仓4的中间位置;进料口6与料斗1的落料口8连接;出料阀5安装在出料口7上;送料螺杆2包括杆体201,以及沿杆体201轴向依次设置在杆体201上的正向螺纹段202和反向螺纹段203,它们的螺纹方向相反;杆体201的两端可转动安装在物料混合仓4的两侧壁上,正向螺纹段202和反向螺纹段203均处于物料混合仓4中,它们的交接点与进料口6、出料口7位置相应,杆体201露出在物料混合仓4外部的一端与电动机3传动连接。
如图3和图4所示,预先将正向螺纹段202和反向螺纹段203的送料速度设置为大于出料口7的出料速度,开始工作时先关闭出料阀5,不同的物料预先存放在料斗中,物料从料斗经进料口进入物料混合仓,并填满其空间。电动机3驱动送料螺杆按一定的方向转动,正反向螺纹段推动物料使其自送料螺杆两端往中心输送;当物料在中间汇合时,由于两端向中间的挤压力作用,物料向上拱起,并逐渐上升,当被拱起物料达到一定高度时,就往两端分散,进行物料的预混合;开始送料时,打开出料阀,当物料9在中间汇合时,由于自两端向中间的挤压力作用,部分物料由出料口送出,另一部分物料向上拱起,并逐渐上升,当被拱起物料达到一定高度时,就往两端分散,从而完成物料的一个周期的混合。
图三:总体结构 图四:内部结构
从上述工作过程中可以看出,该带混合功能的强制送料装置能够实现物料的混合和输送,即将物料混合和输送装置紧密结合在一起,结构相当紧凑,占用空间小,节约土地资源;另一方面,由于物料混合后立即由出料口送入加工设备,没有中间输送环节,物料不会分层,从而提高了加工后制品的品质;另外,由于当物料输送受阻时,往下输送的物料量会减少,往上拱起进行混合的物料的量会增加,能够有效地避免因输送故障产生送阻力加大而导致电机过载等问题。
