对辊压球机的分类

关键词:

来源:公司内部


   压球机的主要结构

   压球机是一种典型的非标设备,其核心是一对相向转动的压辊,但不同的制造商,其产品结构区别很大。主要的区别有以下几种。



   1. 传动结构的区别

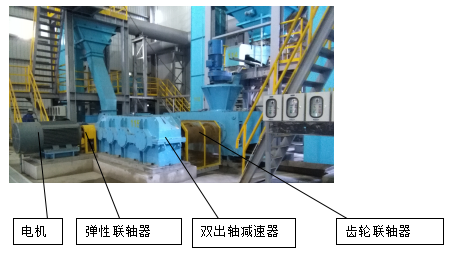

   1.1 双轴压球机  如下所示





   其传动结构为:电机——弹性联轴器(或者皮带传动)——双出轴减速器——齿轮联轴器(带接轴)——两压辊


   1.2 单轴压球机  如下所示



   其传动结构为:电机——皮带传动(弹性联轴器)——标准单出轴齿轮箱——同步齿轮箱——两压辊



   需要说明的是:双轴压球机是中国国内行业内的一种叫法,并不在世界范围内通用,实际上,如德国、法国、韩国、日本等大多的压球机就指的是双轴压球机。换句话说,单轴压球机基本上是在中国大量制造,法国也有类似结构,但极少,主要用于煤的成型。



   关于两种传动的结构的优缺点,基本是显而易见的,双出轴的制造成本是要高的,但一方面机械力的输出特性良好,另一方面因为可允许两压辊中活动辊较大的位移,实际上是可以延长压辊寿命的。


   2.关于喂料设备的区别

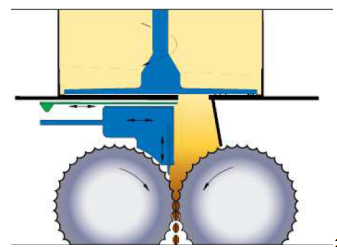

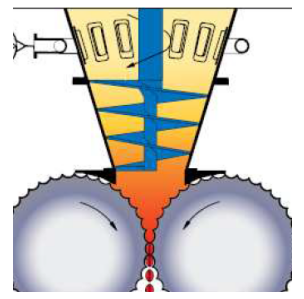

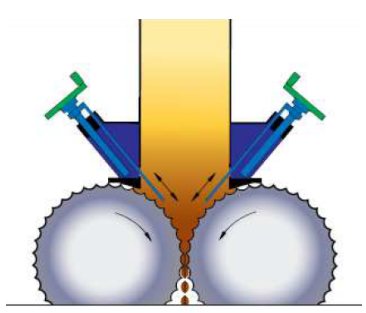

   压球机的喂料主要有方式:1.预压机喂料  2.重力喂料  3.分配箱喂料。  如下所示:





                   预压机喂料                                                                重力喂料                                                                                分配箱喂料



   其中分配箱喂料主要在法国的压球机设备上常见,中国大多是采用预压机喂料和重力喂料,其选用的基本原则实际是与物料有关的,一般来说,容易成型的水份较大的物料可以用预压机喂料,反之应该用预压机喂料。关于预压机的结构其实也是很多样的,有单螺旋、双螺旋或者四螺旋等。也有单头螺旋和双头螺旋的区别。


   3.进料设备与压辊之间的衔接

   这里是重要的,不同厂家结构是有区别,但是进料设备与压辊两侧的密封问题是至关重要的,尤其是针对难压的水份很小的细粉物料更是重要,这里不多做说明。


   4.压辊的装配结构

   压辊的装配结构实际上也是很多样的,就压辊辊套来说,有整体辊套,分片辊套两结构,但实际上,就整体辊套来说也有多种,有大过盈量热装结构、花键结构、平键结构、胀紧套结构等区别,分片辊套的结构不同厂家也是不同的。同样地,这里也不展开来说,每种结构都有其优缺点,但针对某种物料,不同的地域确存在最合理的结构。


   事实上,关于压球机的细节结构,不同厂家区别很大,这里对投资者有如下建议:

  • 清楚自己的物料特性,选择 合适的配置即可,并不是配置越昂贵越好。
  • 清楚不同结构的优缺点及造价高低结合自己的实际情况,选择最适合自己的。

   一般来说,对于比较难压的物料,其正常的选择是:传动系统采用双出轴结构,带预压机进料,压辊采用整体辊套热装结果或分片辊套结果。
