诚信为基 技术领导,成为受尊重的企业

新闻中心
掌握更多资讯,了解更多设备信息

卧式双轴桨叶混合机(3)

  • 分类:应用知识
  • 作者:凯正环保工艺设备有限公司
  • 来源:凯正环保工艺设备有限公司
  • 发布时间:2021-02-01
  • 访问量:0

【概要描述】卧式双轴桨叶式混合机的混合实验。

卧式双轴桨叶混合机(3)

【概要描述】卧式双轴桨叶式混合机的混合实验。

  • 分类:应用知识
  • 作者:凯正环保工艺设备有限公司
  • 来源:凯正环保工艺设备有限公司
  • 发布时间:2021-02-01
  • 访问量:0
详情

卧式双轴桨叶混合机(3



双轴桨叶式混合机混合实验:

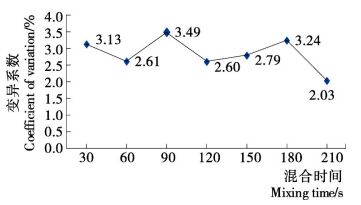

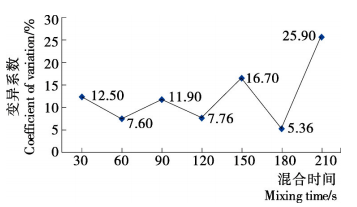

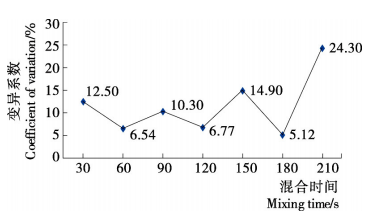

        图1:总体取样点胭脂红检测结果的变异系数                              图2:上层取样点胭脂红检测结果的变异系数                          图3:下层取样点胭脂红检测结果的变异系数



  1. 第一次实验:将200L麦芽糊精、50L 20-40目的柠檬酸颗粒以及0.01%的胭脂红投入双轴桨叶式混合机中混合。在混合30,60,90,120,150,180,210s时分别按对角法分上下两层取样,每次取18个样本,检测胭脂红吸光度,计算变异系数CV。

     实验过程中发现,混合后打开盖子,粉尘较大,设备表面粘附一层粉末,稍有振动,粉末纷纷下落,取样检测,计算结果如图所示。总体取样点检测结果变异系数高达24.3%,其中,上层样品检测结果变异系数达25.9%,下层样品检测结果变异系数均小于3.5%,即上层混合均匀性差,下层混合均匀性好,总体的混合均匀性不好。

     此种设备依靠搅拌桨对粉料的搅动达到混合的目的,搅动时物料呈沸腾状态,设备侧视图如图3所示,顶部空间较小,容易飞扬或粉末粒度较小的物料被抛到上面后,由于静电作用粘附在设备表面,与整体物料并未充分混合,混合结束打开设备盖子产生了振动,掉落到混合后物料表面,取样时被取出来检测,影响了测量的精确度。本台设备装料量500L,本次试验装料量250L,是装料量的50%,充满系数27.8%,还未达到卧式双轴搅拌混合机一般的充满系数(60%-70%),说明此种设备不适于含大量易飞扬的物料的混合,因为容易导致混合不均匀的情况。为降低物料飞扬对混合效果造成的影响,将选用不容易飞扬的物料。

  1. 第二次试验:将100L无水葡萄糖粉、50L麦芽糊精,50L40目以上的柠檬酸颗粒以及0.01%的胭脂红投入双轴桨叶式混合机中进行混合,在混合30,60,90,120,150,180,210s时分别按对角法取样,每次取11个样本,测取pH值,胭脂红吸光度,计算出变异系数CV。在不同混合时间下胭脂红、pH检测结果的变异系数如图所示,180s后变异系数已达到3%以下,说明已经混合均匀。变异系数在1%以下,说明柠檬酸颗粒已经混合均匀。

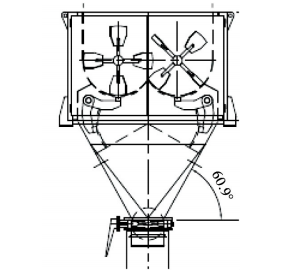

                                                                      图4:双轴桨叶混合机侧视图                                              图5:卧式双轴桨叶混合机混合室结构简图



V型混合机混合实验

      将20L无水葡萄糖粉,10L麦芽糊精,10L40目以上的柠檬酸颗粒以及0.01%的胭脂红投入V型混合机中混合,在混合5,10,15,20,25,30min时分别按对角法取样,每次取5个样,测pH值,胭脂红吸光度,检测结果的变异系数如图所示。我们可以看出,在25min时混合均匀度很好,变异系数达到3.5%以下,随着混合时间的延长,变异系数增加,这可能是物料重新分层所致。

关键词:

扫二维码用手机看

下一个: 长城
下一个: 长城

邮箱:info@lykzhb.cn  sales@lykzhb.cn

电话: 0379-65195189      传真:0379-65182189

 技术:13838843223         商务:13683869259

公司地址:洛阳大学科技园B区1-501/502

工厂地址:洛新产业集聚区纬二路

share

发布时间:2019-11-22 00:00:00

一家集技术咨询、产品研发制造、技术服务和项目运营为一体的高新技术企业



查看更多+

留言应用名称:
客户留言
描述:
验证码

Copyright © 2019    洛阳凯正环保工艺设备有限公司  豫ICP备20009009号  All Rights Reserved. 网站建设:中企动力 洛阳
